状态机的核心组成部分包括两大关键要素：状态转移规则和驱动源。状态转移规则可以通过状态转移图形象地描述，而驱动源则决定了状态机运行的动力源。

驱动源的两种类型

状态机的驱动源主要有两种常见实现方式：

接下来，我们以事件驱动为例，详细介绍一个基于状态机的通信协议实现。

协议概述

该通信协议使用以下标识符：

• T：帧起始字符
• Q：帧结束字符
• ****：转义字符

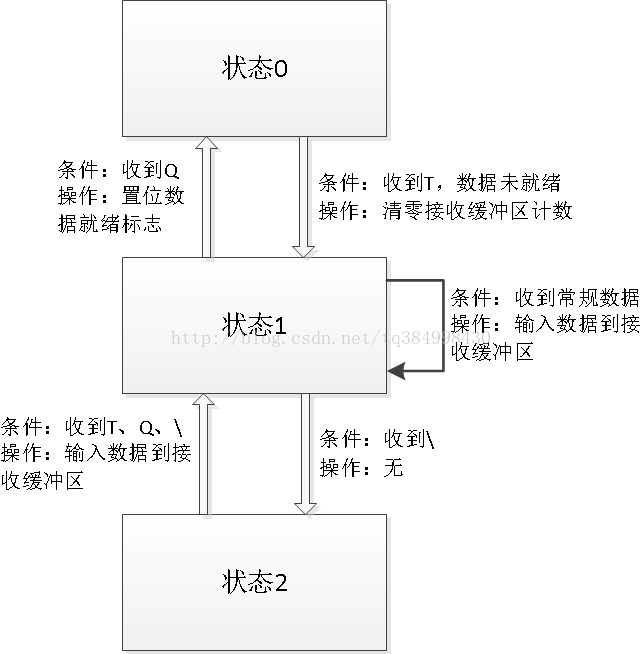

协议状态转移图

状态转移图描述了状态机的状态变化规则：

协议实现代码

以下是使用C语言实现该协议的代码示例：

u8 WifiBuff[20];u8 WifiBuffLen;bool IsDataReady = false;void InputData(u8 data) {    static int state = 0;    static int count = 0;        if (state == 0) {        if (!IsDataReady) {            if (data == 'T') {                state = 1;                count = 0;            }        }    } else if (state == 1) {        if (data == '\\') {            state = 2;        } else if (data == 'Q') {            state = 0;            IsDataReady = true;            WifiBuffLen = count;            printf("data ready:%d\r\n", count);        } else {            WifiBuff[count++] = data;        }    } else if (state == 2) {        state = 1;        WifiBuff[count++] = data;    }}

总结

通过以上分析和实现，可以清晰地看到基于事件驱动的状态机在通信协议中的有效应用。相比传统的标志位控制方式，状态机的设计方式显著提升了协议的稳定性、可移植性和可维护性，成为了现代通信协议设计中的重要方法。
